什么是干簧管（磁簧開關）動態接觸電阻值(DCR)?

動態接觸電阻值 (Dynamic Contact Resistance,DCR)可度量出開關的實際動態狀態，之前已描述的，接觸電阻大多數由干簧片本身的電阻或引線電阻所組成的。度量磁簧開關端子間的電阻僅能概略顯示開關功能是否正常，要提供更詳盡關于開關的操作功能，務必要在動態情況下觀察量度干簧開關的操作，這樣才會更為準確。以50Hz 至200Hz 的頻率范圍去操作開關, 可展現出更多詳盡的訊息，切換0.5伏的電壓及約50mA的電流，能夠測出潛在的問題。這種測試能以示波器來實現，或者通過些自動測試方式來進行數字化，需特別注意的是應避免測試電壓超過0.5 伏,以免產生“貫穿”現象。

如一個干簧管在制造過程中清潔未能控制好，會殘留些幾個埃厚度的非傳導性薄層，當切換非常低的訊號或接近無電流時(在任何電壓或電流流經過干簧開關前，讓干簧管先閉合 )，此薄層就如同斷路一樣，當使用高電壓測試時，可能會錯失掉發現此潛在問題的機會。

測量干簧管的動態電阻

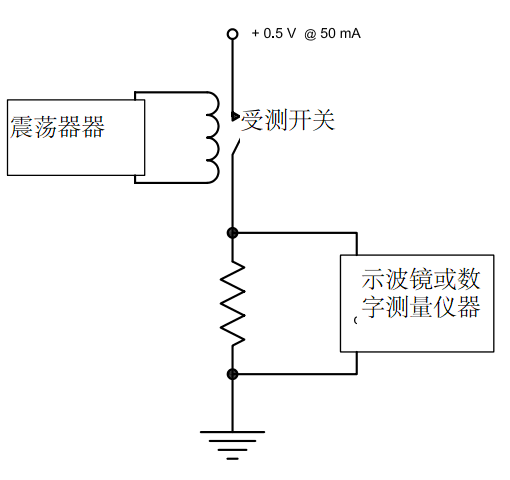

一個典型線路的原理圖用于測量干簧管的動態電阻

當以50Hz至200Hz頻率加至一線圈上，開關會在約0.5ms 時動作，這開關將振蕩約100μs并在0.5 ms的時歷經一段動態噪聲，這動態噪聲是由開關不斷振蕩但未開啟時產生的，此時接觸電阻隨著開關干簧片受到的壓力不同而發生相應的變化。在約0.5 ms或更小的時期，簧片振蕩彈力會出現急速衰減。

DCR波形圖

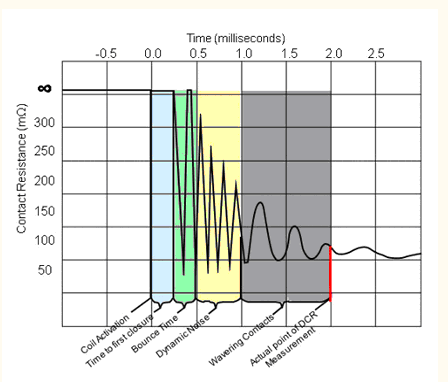

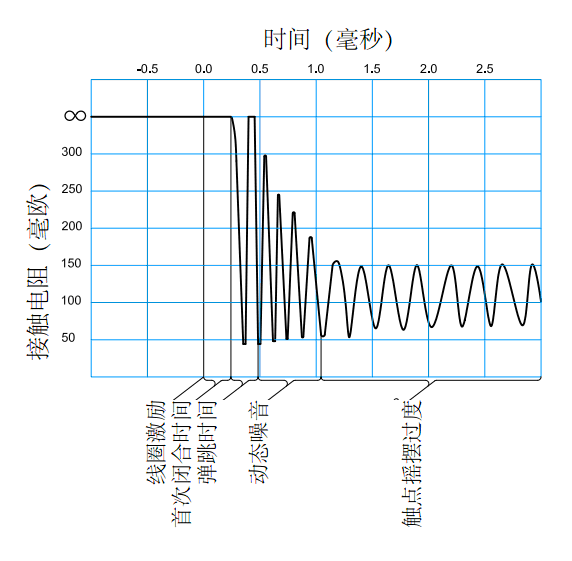

一個典型動態接觸電阻波形圖，顯示初期的閉合，振蕩，動態噪聲及波動期的擺動狀況

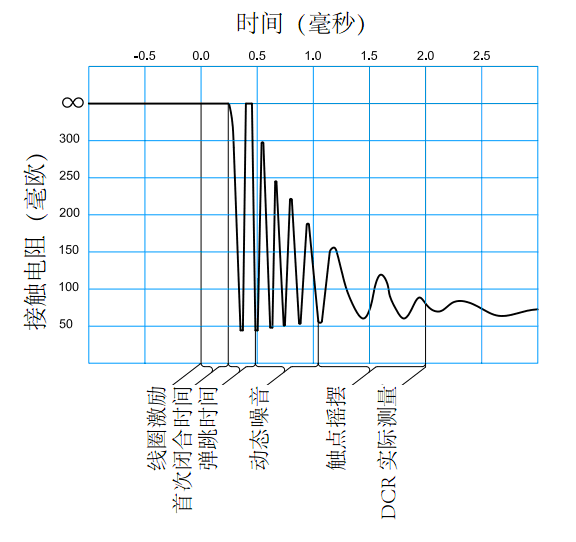

一個典型動態接觸電阻波形圖，顯示初期的閉合，振蕩，動態噪聲及波動期的擺動狀況

一旦此動態噪聲消失，開關將經歷一個“波動期”。此時開關仍閉合著但維持振蕩至1ms或更長的時間。開關在磁場下振蕩時，會在簧片間產生電流，一旦停止擺動后, 開關將呈靜態狀況。

由動態測試所產生的各種波型種類可顯示出磁簧開關的品質水準，通常，當加上線圈電壓后，開關的動態狀況應在1.5ms 內穩定下來。若開關持續振蕩超過250μs，閉合力會減弱，導致開關壽命減短，尤其在沒有負載的情況之下。

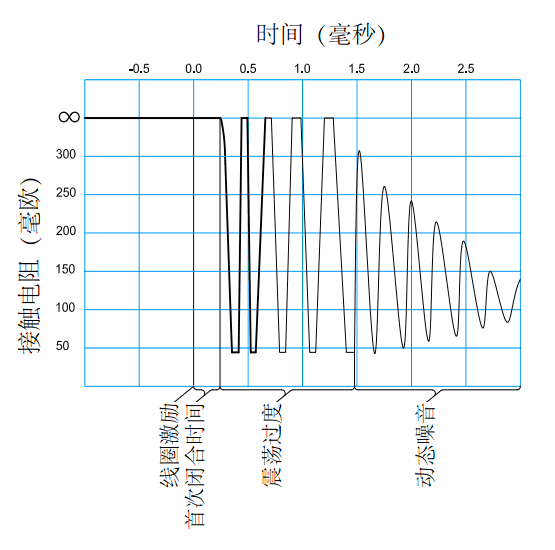

一個振蕩過度的動態接觸電阻波形圖

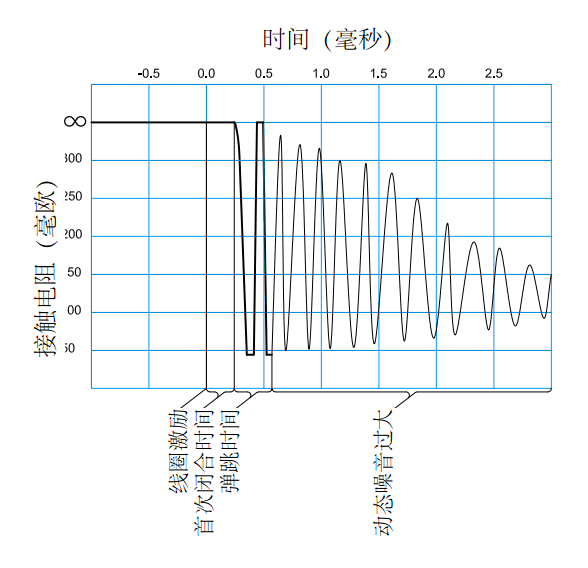

如果動態噪聲或振蕩持續時間超長，這可能代表干簧管密封不良或應力過大。此狀況可能會導致玻璃管產生裂縫或破損，如果振蕩振幅過大，這表示玻璃管可能承受過大應力而可能導致裂縫產生。在這狀況下，外界的空氣和水汽可能滲入玻璃管，導致開關上的污染產生。

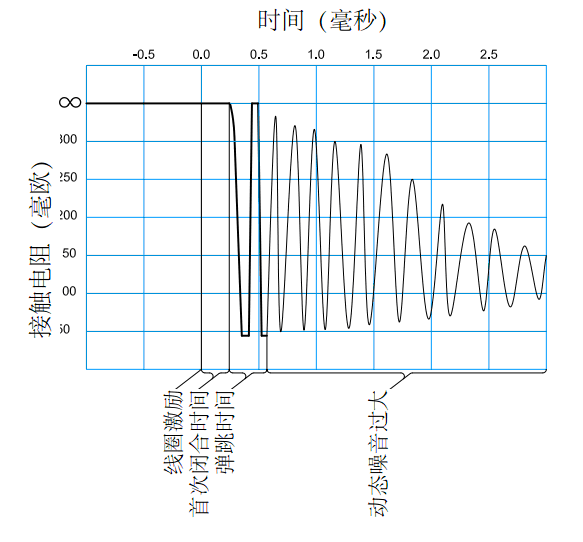

動態噪聲過大時的動態接觸電阻波形圖, 顯示玻璃管可能應力過大或有裂痕的狀況
