干簧管 HYR-2034
干簧管HYR-2034為通用型干性開關。這種磁簧開關開關額定功率10w,用途廣泛 ，包括開關訊號負載、驅動機電繼電器。作為磁性開關的一種，干簧管開關HYR-2034用于復印機、傳真機、打印機、游樂設備、醫療設備。
特點
- 通用型開關
規格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | 1A |
| 觸點位置 *1 | C |
| 觸點材料 | 釕3 |
| 觸點最大額定功率 | 10W |
| 最大開關電壓 | 200VDC |
| 最大開關電流 | 0.5A |
| 最大初始觸點電阻 | 100mΩ |
| 啟動值 (AT) | 15-70 |
| 最小釋放值 (AT) | 6 |
| 最小切斷電壓 *2 | 300VDC |
| 最大觸點電容 | 0.4pF |
| 最小絕緣阻抗 | 1010Ω |
| 典型諧振頻率 | 2.2kHz |
| 電氣壽命（阻抗負載） |
3x107 (10mVDC, 4µA) 25x106 (20VDC, 0.5A) |
| 特點 | 通用型開關 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

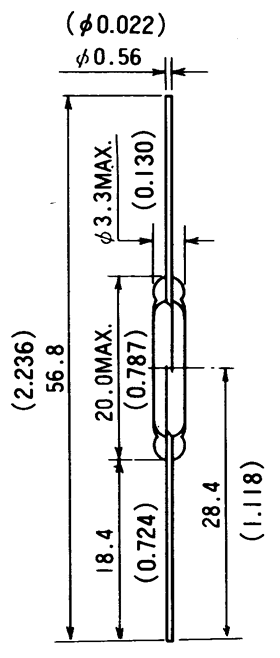

外形尺寸
 |
測試線圈- TC-0502 |
尺寸 |
||||||
|
 |
