干簧管的工作原理

        在比較敏感的環境下使用干簧開關通常會使用磁鐵來激活干簧開管，清楚的了解這一相互作用對保證傳感器正常工作是非常重要的。傳感器可能應用于常開模式，常閉模式或保持模式上。

        于常開模式下，當有磁鐵靠近干簧開關時（反之亦然）干簧片就會關閉，將磁鐵移開后干簧片就會重新打開。于常閉模式下，當有磁鐵靠近磁簧開關時干簧片就會打開，將磁鐵移開后干簧片就會重新關閉。于保持模式上，干簧片可能是在常開或常閉兩種狀態，當有磁鐵靠近干簧管時干簧片就會改變它們的形態，如果起初的形態是打開，現在就會關閉，當磁鐵移開后干簧片仍會保持關閉，這時將改變了磁極性的磁鐵再靠近時干簧片才會打開，將磁鐵移走后干簧片仍會保持打開。此時再將磁鐵的磁極反轉并靠近干簧管時開關會再次關閉，而磁鐵移開后仍保持關閉，于這情況下一個是保持模式傳感器或是雙穩態傳感器。

        于以下的圖表，我們會概述當使用磁鐵時一些必須注意的要點，請記住磁場是三維的。

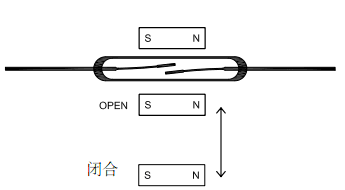

        在磁簧開關中永久性磁鐵是最常用到的，其使用方法取決于實際應用，以下是一些應用方法：由前到后的動作(見圖一)；

圖一，展示了磁鐵由前向后的移動是干簧開關的狀態變化。

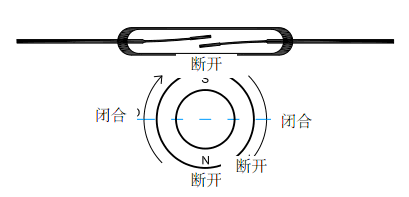

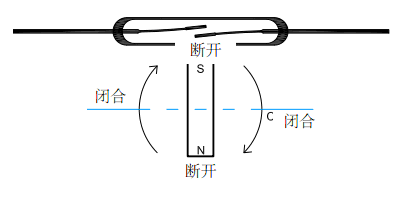

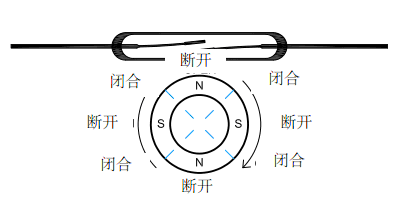

旋轉動作(見圖二)；

圖二，顯示了一個干簧管在磁鐵做旋轉動作時的狀態變化。

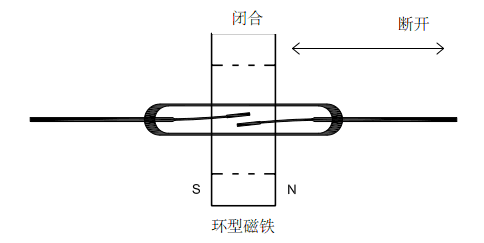

環狀磁鐵平行移動(見圖三)；

圖三，讓干簧開關穿過環狀磁鐵中心顯示出開閉點。

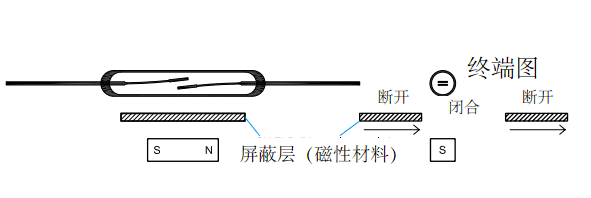

使用磁屏蔽片來改變磁通流(見圖四)

圖四，磁屏蔽經過干簧管和永久磁鐵縮之間時分流了可以干擾干簧開關開合的磁力線。

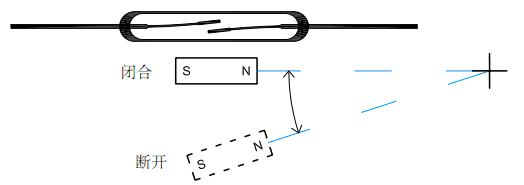

繞軸轉動(見圖五)；

圖五，做繞軸轉動的磁鐵對干簧開關開合的干擾。
