光電開關 OS-5102-2
光電開關OS-5102-2屬于致動器型，由Tr-R(光敏晶體管,內置限流電阻)輸出，致動方式為彈簧加載，可用于暖風機、空調、讀卡器、工廠自動化等。
特點
- 提供5種不同的終端
- Tr-R(光敏晶體管,內置限流電阻)輸出，與TTL、LSTTL、COMS直接相容
- 可按RF及RL電阻值可選擇供電電壓（5V/12V/24VDC）
- 可選擇安裝板厚度（0.8、1.0、1.2mm）
- 3 種不同輸出形式
- 咬合安裝
規(guī)格參數(shù)
| 致動類型 | 彈簧加力 |
|---|---|
| 操作力量 | 1 x0.5g |
| 輸出類型 | Tr-R(光敏晶體管,內置限流電阻) |
| 尺寸 (L x W x H) | 19.5x 11.5x 21mm |
建議的RF及RL值
| VCC | 5V | 12V | 24V |
|---|---|---|---|
| RF | 200~470W 1/4W | 680~1.2KW 1/4W | 1.2K~2.4KW 1/2W |
| RL | 20K~47KW | 20K~47KW | 20K~47KW |
致動器操作
| FP | 20° ± 1° |
|---|---|
| PT | 18° ± 5° |
| TTP | 85° Max |
| OF | 1 ± 0.5g |

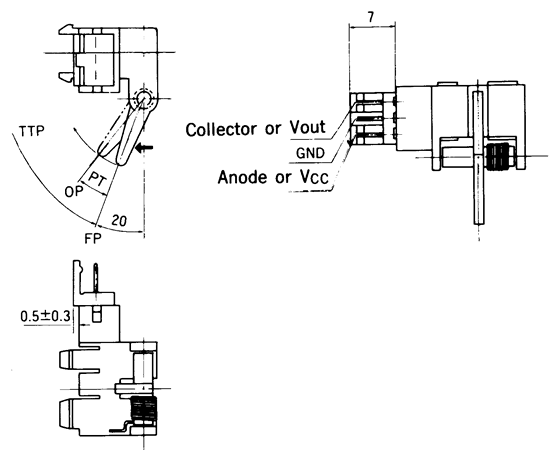

外形尺寸
 |
|
接線角在頂側 安裝板厚度為1.0mm 單位尺寸為1mm |
原理電路 |
典型電路 |
 |
 |
PCB 固定口 |
 |
|
t=1 +/- 0.05 mm 單位尺寸為mm (1mm = 0.0394 inches) |
最大額定值
| 項目 | 符號 | 值 | |
|---|---|---|---|
| 輸入 | 正向電流 | IF | 50mA |
| 反向電流 | VR | 5V | |
| 輸出 | C-E 電壓 | VCEO | 30V |
| E-C 電壓 | VECO | 5V | |
| 集電極電流 | IC | 50mA | |
| 集電極功率消耗 | PC | 75mW | |
電氣特性
| 項目 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 | |
|---|---|---|---|---|---|---|---|
| 輸入 | 正向電壓 | VF | IF=10mA | 1.0 | 1.15 | 1.3 | V |
| 反向電流 | IR | VR=5V | - | - | 10 | µA | |
| 輸出 | 無光電流 | ID | VCE=24V IF=0 | - | 5 | 100 | nA |
| 集電極電流*1 | IC | IF=20mA VCE=5V | 2.0 | 5.0 | - | mA | |
| 集電極泄漏電流*2 | ICP | IF=20mA VCE=5V | - | - | 50 | µA | |
| 飽和電壓 |
VCE (Sat) |
IF=20mA IC=1mA |
- | 0.15 | 0.4 | V | |
*1 致動器工作
×2 致動器釋放
機械特性
| 項目 | 范圍 |
|---|---|
| 操作力量 | 1 ± 0.5g |
| 對震動的抵抗力 | 10~55Hz, 1.5mm |
| 對沖擊的抵抗力 | 30G |
| 機械壽命 | 106 |
| 工作溫度 | -20° ~ +75°C |
| 貯存溫度 | -25° ~ +90°C |
| 安裝板厚度 | 1 ± 0.05mm |
