接近傳感器 MS-5000
MS-5000接近傳感器接觸形式為常開型。作為磁性開關的一種，MS-5000固體磁場接近傳感器啟動形式為磁鐵啟動。
特點
- 固態磁性傳感器,使用壽命,高精密度
- 開式集電器輸出100mA,可驅動TTL邏輯電爐以至繼電器負載
- 供電源電壓范圍寬(4.5至26VDC)
規格參數
| 項目 | 說明 |
|---|---|
| 接觸形式 | 常開 |
| 電源電壓 | 4.5~20VDC |
| 負載電壓 | 30VDC max. |
| 耗電量 | 10mA max. |
| 負載電流 | 100mA max. |
| 內部壓降 | 0.8V max. (at 100mA) |
| 泄漏電流 | 10µ A max. (at 24VDC) |
| 狀態顯示 | 致動時紅色LED燈亮 |
| 工作溫度 | -20 ~ +70°C |

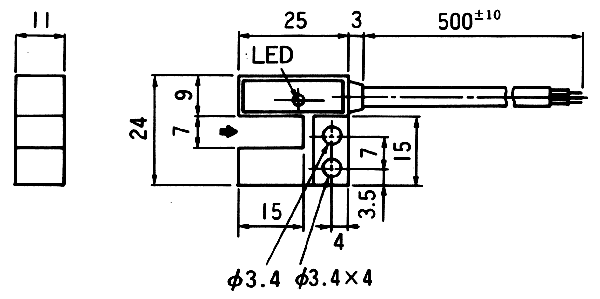

外形尺寸
 |
|
外殼材料: 聚丙烯酸樹脂 接線: 直徑4mm 3芯電纜 * 尺寸為 mm (1 mm = 0.0394寸) |
原理電路
 |

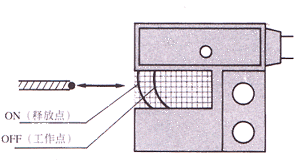

工作特性
 |
| SPCS 屏蔽板 (22小5x1mm) |
